Панель оператора Weintek cMT2128X, 12.1″
Серия cMT X
Диагональ
12.1″
Разрешение
1024x768
Цветность
16.7 млн
Высочайшее качество и надежность
ЖК-дисплей с широким углом обзора 12,1" 1024 x 768, светодиодная подсветка
3xCOM, 2-порта Ethernet, USB host, M02 WiFi модуль расширения (опционально)
Слот для карт microSD
COM2 / COM3 RS485 2W поддерживают MPI 187,5K (используйте по одному за раз)
Удаленный доступ по VNC, FTP, EasyAccess
Лицензия EasyAccess 2.0 покупается отдельно. Уточняйте у наших менеджеров.
Лицензия CODESYS покупается отдельно. Уточняйте у наших менеджеров.
Управление панелью оператора через веб-браузер, без установки специального ПО (технология WebView).
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Дисплей | |
| Диагональ | 12.1″ |
| Разрешение | 1024x768 |
| Цветность | 16.7 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 350 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 89/89/89/89 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 50000 |
 Параметры |
|
| Тип процессора | Quad-core RISC |
| Размер оперативной памяти | 1000 Мб |
| Размер встроенной flash памяти | 4000 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20 ~ 28 В |
| Потребление тока | 1.2A @ 24V DC А |
 Интерфейсы |
|
| Последовательные интерфейсы | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | Нет |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| USB Host | 1xUSB 2.0 |
| USB клиент | Нет |
| Поддержка SD карт | Есть |
| Ethernet (LAN) | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| Видео вход | Нет |
| Поддержка MPI | Есть |
| Поддержка OPC UA | OPC UA клиент |
| Поддержка MQTT | Есть |
| Интерфейс CAN (Controller Area Network) | Нет |
 Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP66 |
| Способ охлаждения | безвентиляторный |
| Крепление | В щит, VESA 75 x 75 mm |
| Посадочное отверстие | 305 x 231 мм |
| Габариты | 317 x 243 x 41 мм |
| Вес (нетто) | 1.7 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | 0 - 55 ℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
 Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | optional |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки, с SD карты |
| Сохранение архивов | память панели, флешка, SD карта |
 FTP-доступ |
|

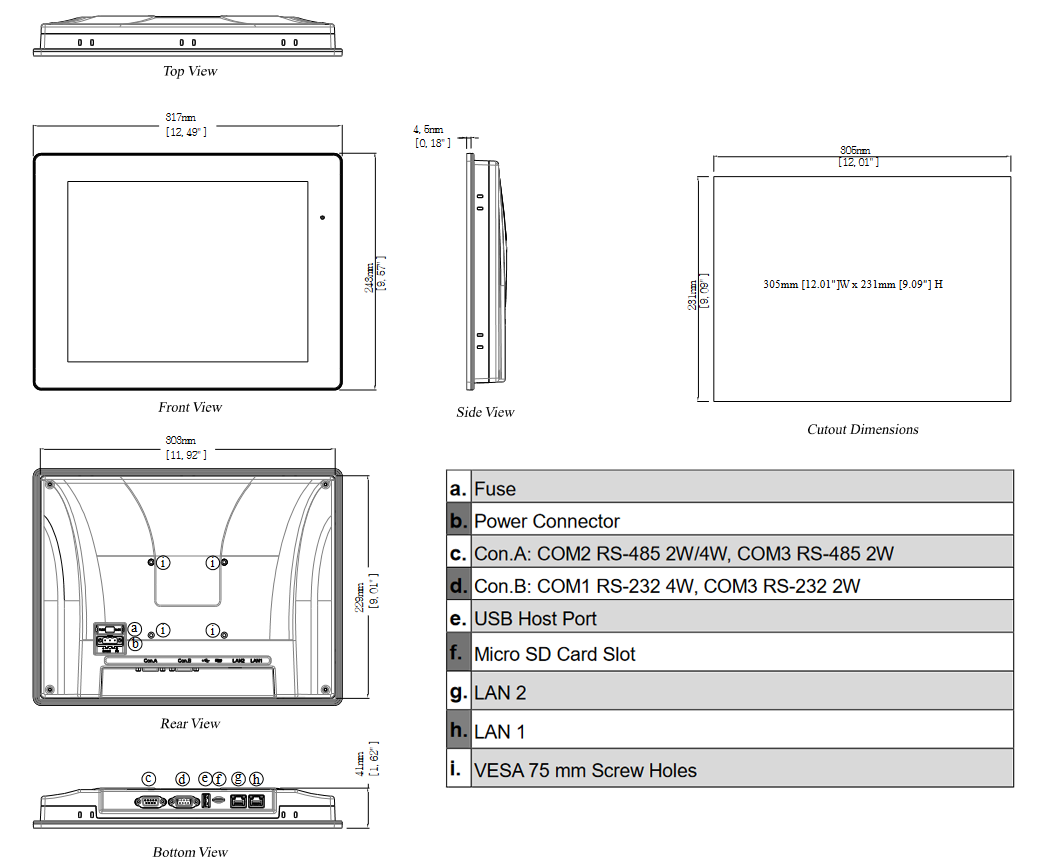

Габариты
Схемы
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485 2W) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232)4W | COM3 (RS232)2W |
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 |
Cкачать
15-02-2023 |
685 КБ |
 |
|
04-10-2022 |
344 КБ |
|
|
18-01-2023 |
48 МБ |
|
|
18-01-2023 |
2.3 МБ |
|
|
|
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro |
10-12-2024 |
715 МБ |
|
|
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
|
12-12-2024 |
|
|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
