Аналоговый модуль ввода-вывода
Weintek iR-AQ04-VI
Серия iR
Модуль ввода-вывода iR-AQ04-VI входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
Аналоговых точек выхода: 4
- Унифицированные сигналы: -10~10V,-5V~5V, 1~5V, -20~20mA, 4~20mA
- Настройка модуля выполняется в EasyRemoteIO
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
Количество входов/выходов
| Аналоговые входы (AI) | 0 | |||||
| Аналоговые выходы (AO) | 4 | |||||
Характеристики аналоговых выходов
| Типы поддерживаемых сигналов | Унифицированные сигналы | -10~10V | -5V~5V | 1~5V | -20~20mA | 4~20mA |
| ±32000 | ±32000 | 0~32000 | ±32000 | 0~32000 | ||
| Разрядность | 5mV | 5mV | 5mV | 10uA | 10uA | |
| 12 бит | 11 бит | 10 бит | 12 бит | 11 бит | ||
| Время преобразования | 1.6мс/4 канала 1.3мс/3 канала 1мс/2 канала 700мкс/1 канал |
|||||
| Изоляция | 500 VDC: (Аналоговой/Цифровой) | |||||
| Входное сопротивление | >= 1 кОм | <= 500 Ом | ||||
| Диагностика | Напряжение питания Отслеживание разрыва | |||||
| Погрешность | ± 0.2 % Full Scale@25°C ± 0.3 % Full Scale@0° ~ 55°C |
|||||
Конструкция
| Защитное покрытие печатной платы | Да |
| Материал корпуса | Пластик |
| Габариты | 27 x 109 x 81 мм |
| Вес (нетто) | около 0.12 кг |
| Крепление | на DIN рейку 35 мм |
Технические условия использования
| Степень защиты | IP20 |
| Температура хранения | -20 ~ +70 °C |
| Рабочая температура/Влажность | 0 ~ +55 °C / 10%~90% (без конденсата) |
| Устойчивость к вибрации | Соответствует EN 60068-2-6 / EN 60068-2-27 |
| Соединение | Кабель AWG 24-16 |
Характеристики питания
| Питание | От коммуникатора 24VDC |
| Потребление | 65mA@5VDC |
Сертификаты
| Электромагнитная устойчивость |
EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005 |

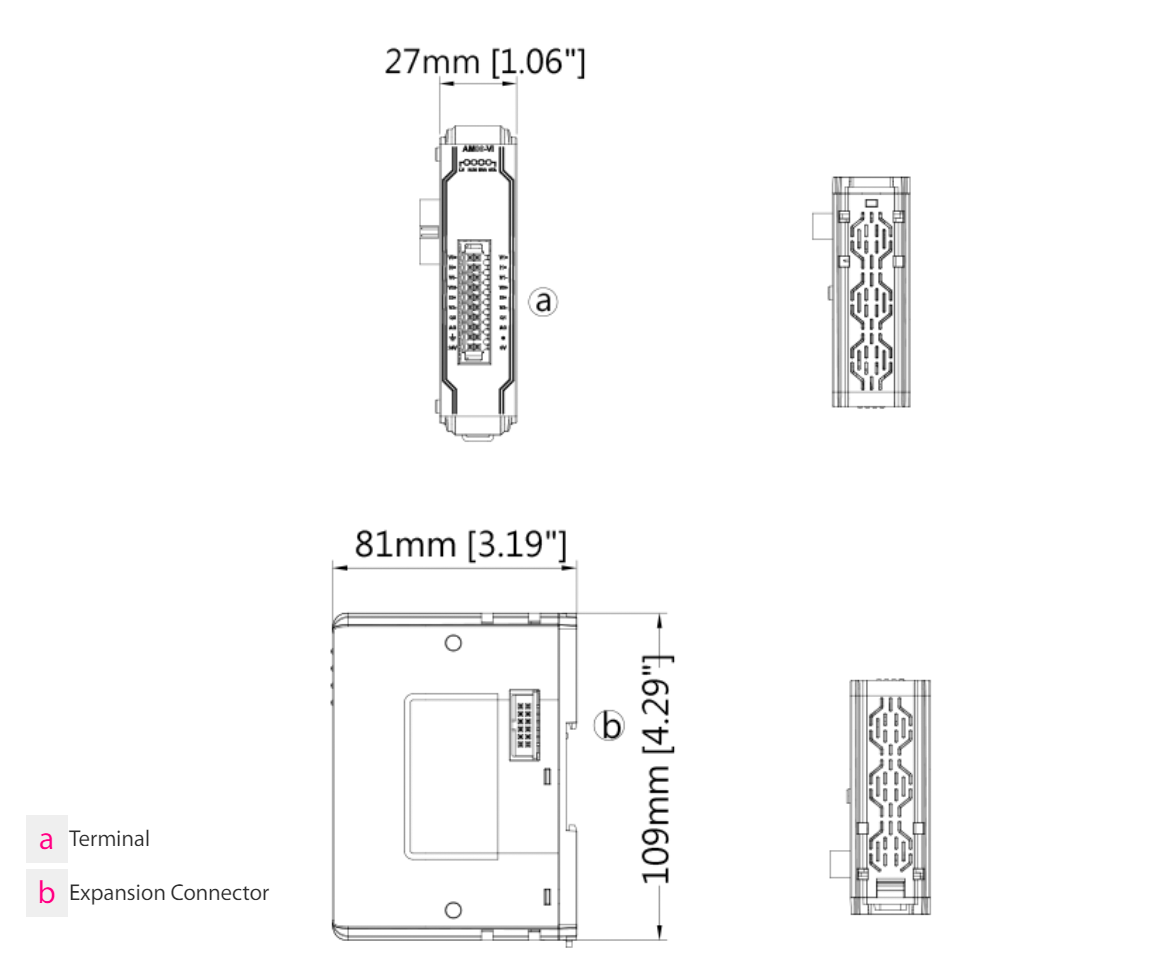

Габариты

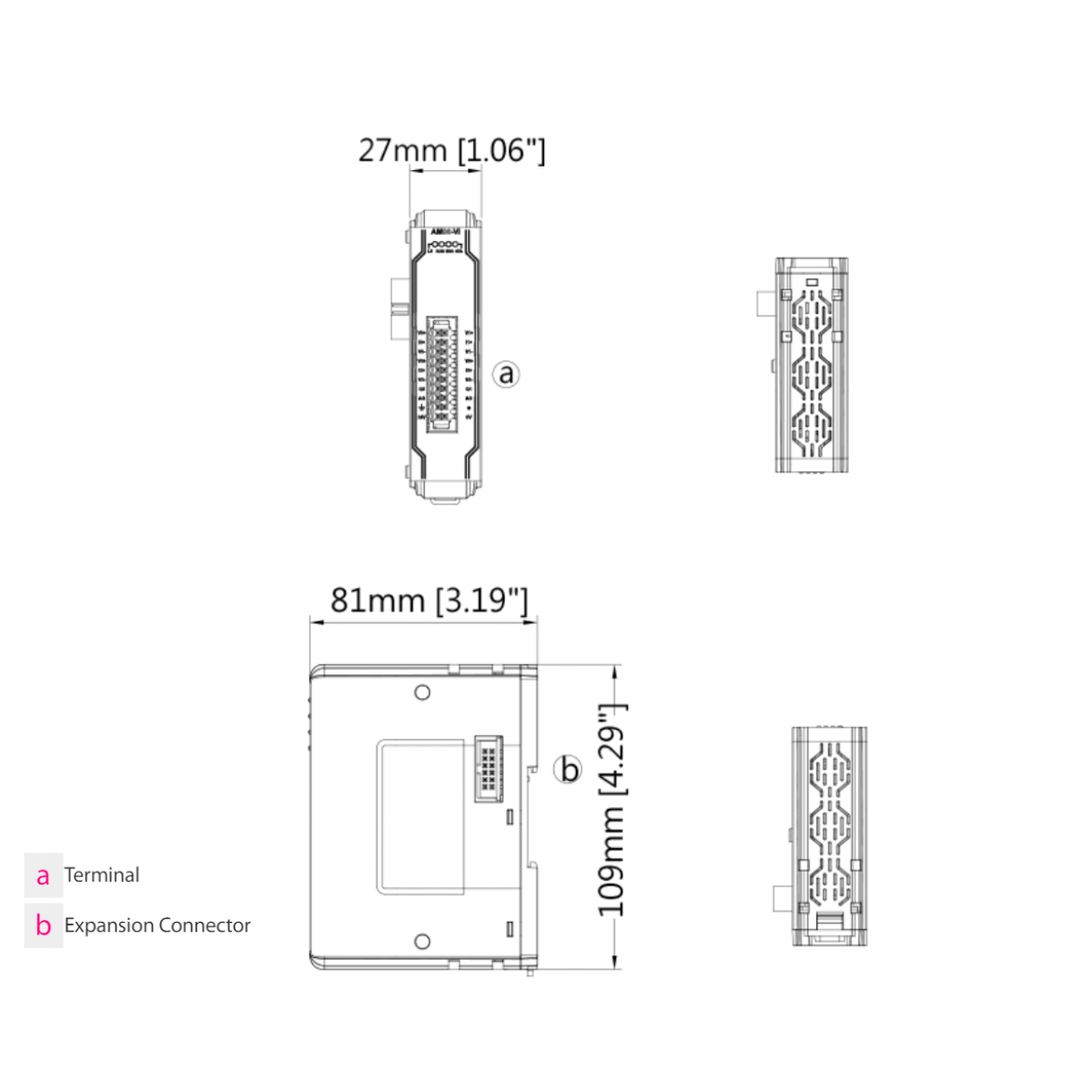

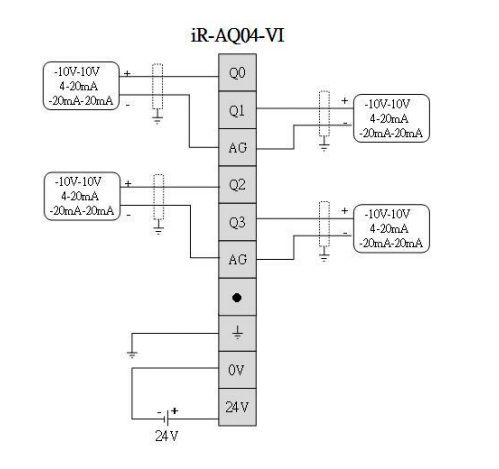

Схемы
