Коммуникационный модуль Weintek iR-ECAT

Серия iR

Коммуникационный модуль EtherCAT входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)

Коммуникация по протоколу EtherCAT

В наличии на складе:
Петербург Москва

Запросить цену

Характеристики

Габариты

Схемы

Файлы для скачивания

Характеристики

Характеристики EtherCAT

Характеристика интерфейсов
Модель	iR-ECAT
Модули расширения	Количество подключенных модулей	Расчитывается в зависимотсти от потребляемой мощьности
	Дискретные точки ввода	Максимум 256
	Дискретные точки вывода	Максимум 128
	Аналоговые точки вывода	Максимум 64
	Аналоговые точки вывода	Максимум 64
Индикаторы	ECAT RUN(Зеленый)	Статуса устройства
	ECAT ERR(Красный)	Ошибка устройства
	L.V (Красный)	низкое напряжение
	IO RUN (Зеленый)	Состояние модуля
	IO ERR (Красный)	Ошибка модуля
Скорость передачи данных	100 Mbps
Кабель	4 x 2 Медная витая пара; категория 5 (100 Mbps)
Растояние между узлами	100 метров
Протокол	EtherCAT Slave
Mailbox	COE - SDO запросы; SDO ответы
ETG стандарт	ETG 5001

Общие характеристики

Характеристики питания
	Напряжение питания	24 VDC (-15%/+20%)
	рассеиваемая мощность	Номинальное значение 850mA@24VDC
	Ток внутренней шины	Макс.2A@5VDC
	Потребление	270mA@5VDC
	Электрическая изоляция	Изоляция между сетью и логикой Изоляция между логикой и питанием
	Предохранитель	1.6A самовосстанавливающийся

Конструкционные характеристики
	Защитное покрытие печатной платы	Есть
	Материал корпуса	Пластик
	Габариты	27x109x81 мм
	Вес (нетто)	около 0.15 кг
	Крепление	на DIN рейку 35 мм

Технические условия использования
	Степень защиты	IP20
	Температура хранения	-25 ~ +70 °C
	Рабочая температура/Влажность	0 ~ +55 °C / 10%~90% (без конденсата)
	Устойчивость к вибрации	Соответствует EN 60068-2-6 / EN 60068-2-27
	Крепление	на DIN рейку 35 мм

Соединение

Поперечное сечение: 0.5мм ... 2.5мм, витая пара, AWG 26-12

Сертификаты

Электромагнитная устойчивость

EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

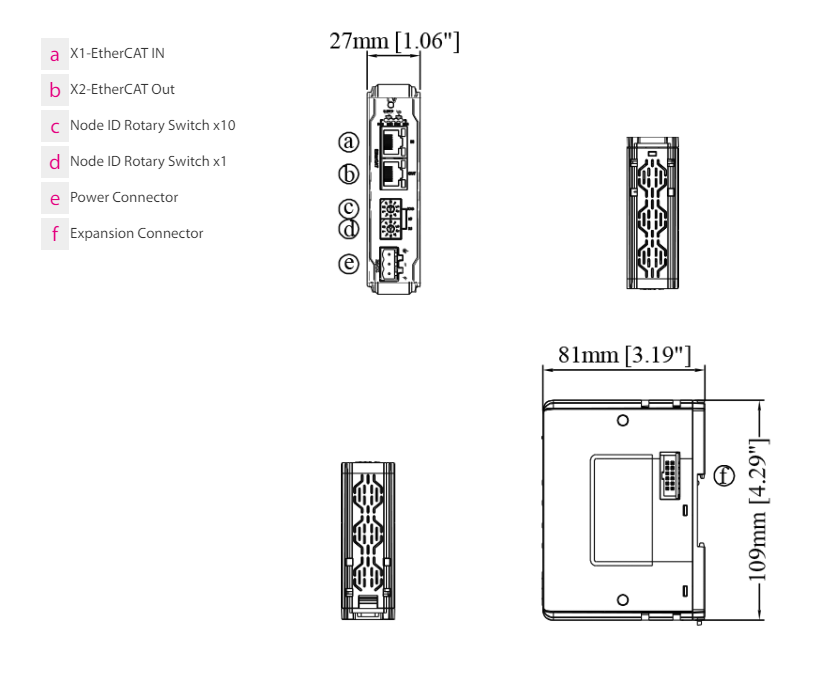

Габариты

Схемы

У Weintek iR-ECAT com-порты отсутствуют.
