Коммуникационный модуль Weintek iR-ETN

Серия iR

Коммуникационный модуль iR-ETN входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)

Коммуникация по протоколу Modbus TCP/IP Server

В наличии на складе:
Петербург Москва

Запросить цену

Характеристики

Габариты

Схемы

Файлы для скачивания

Характеристики

Характеристики Ethernet TCP/IP

Модули расширения
	Дискретные точки ввода	Максимум 512
	Дискретные точки вывода	Максимум 512
	Аналоговые точки вывода	Максимум 64
	Аналоговые точки вывода	Максимум 64

Индикаторы
	ENET ACK(Зеленый)	статус устройства
	ENET ERR (Красный)	ошибка устройства
	L.V (Красный)	низкое напряжение
	IO RUN (Зеленый)	Состояние модуля
	IO ERR (Красный)	Ошибка модуля

Скорость передачи данных

10/100 Mbps

Кабель для передачи данных

Витая пара 4x2 (медный), категория 3 (10 Mbps), категория 5 (100 Mbps)

Расстояние между станциями

100 м между концентратором/коммутатором и шиной коммутационного модуля или между двумя шинами коммутационных модулей

Протокол

Modbus TCP/IP

Максимальное количество TCP/IP соединений

8 соединений

Тип топологии

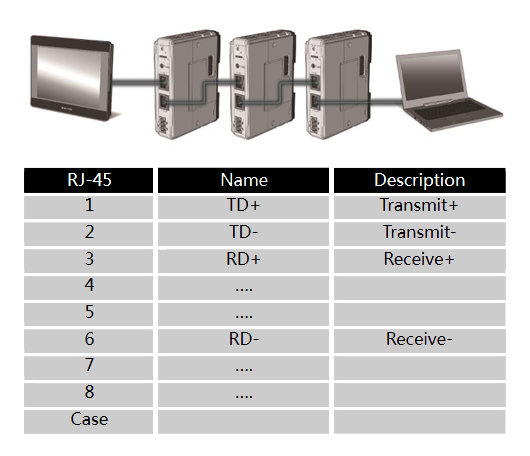

«Шина», «Звезда»

Общие характеристики

Характеристики питания
	Напряжение питания	24 VDC (-15%/+20%)
	рассеиваемая мощность	Номинальное значение 100mA@24VDC
	Ток внутренней шины	Макс.2A@5VDC
	Потребление	220mA@5VDC
	Электрическая изоляция	Изоляция между сетью и логикой Изоляция между логикой и питанием
	Предохранитель	1.6A самовосстанавливающийся

Конструкционные характеристики
	Защитное покрытие печатной платы	Есть
	Материал корпуса	Пластик

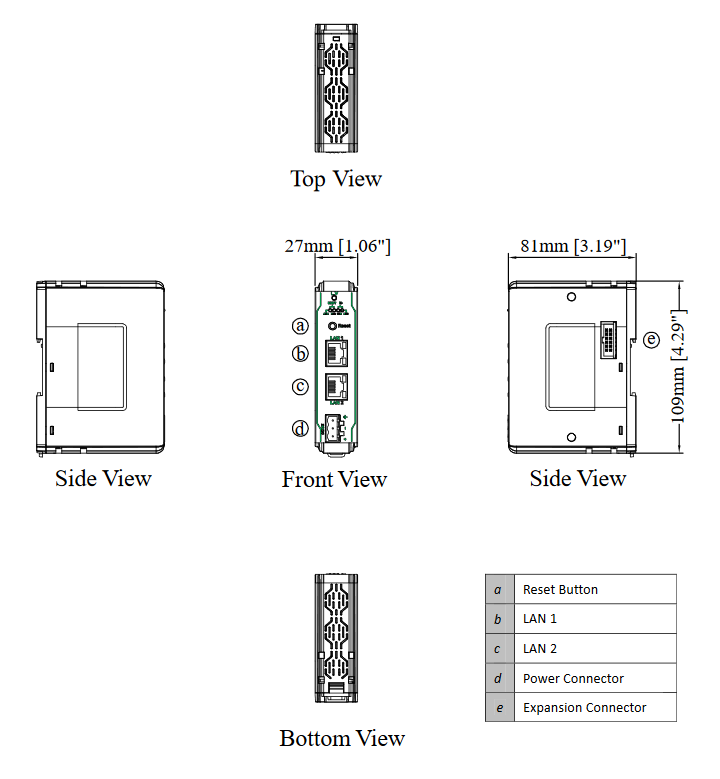

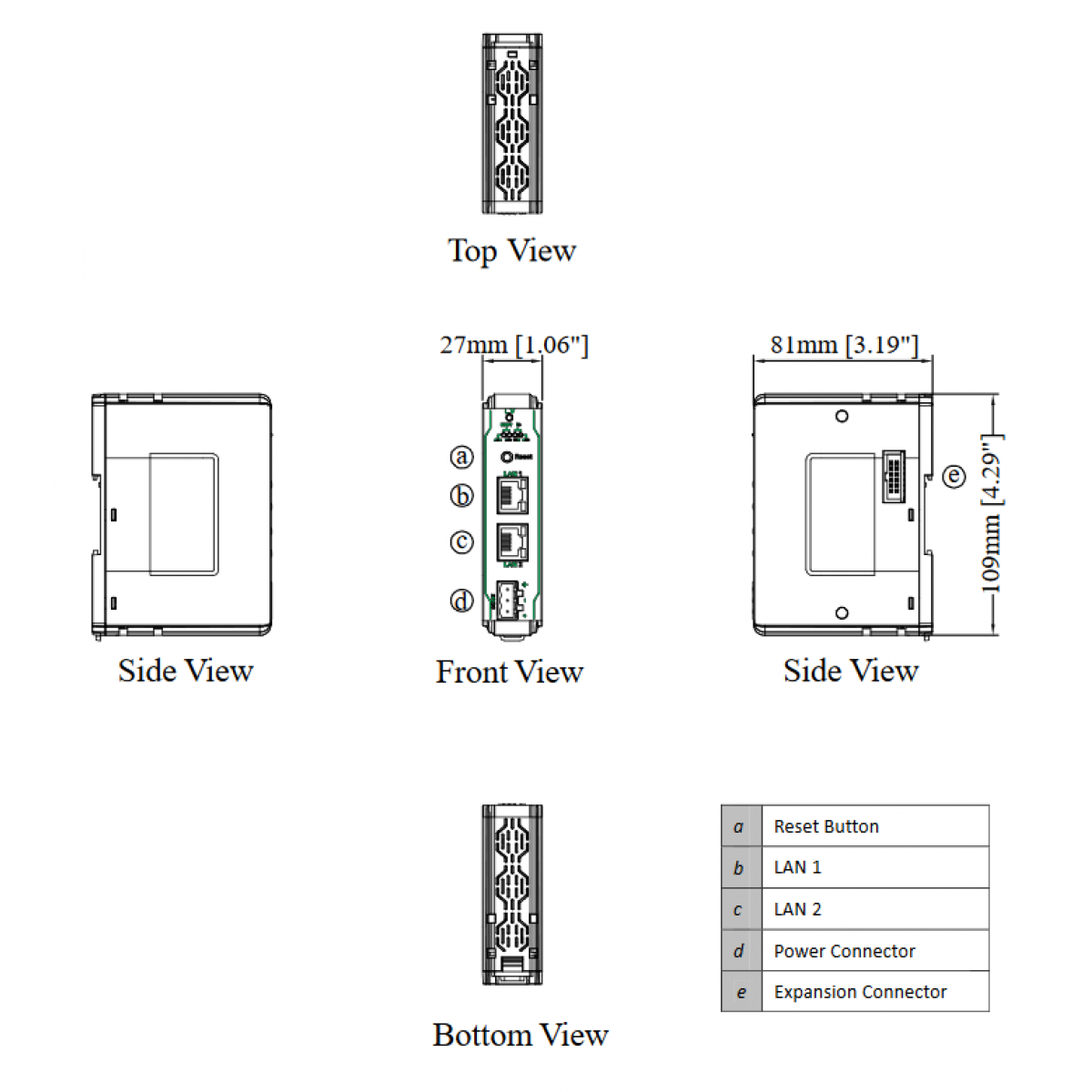

	Габариты	27x109x81 мм
	Вес (нетто)	около 0.15 кг
	Крепление	на DIN рейку 35 мм

Технические условия использования
	Степень защиты	IP20
	Температура хранения	-25 ~ +70 °C
	Рабочая температура/Влажность	0 ~ +55 °C / 10%~90% (без конденсата)
	Устойчивость к вибрации	Соответствует EN 60068-2-6 / EN 60068-2-27
	Крепление	на DIN рейку 35 мм
