Модуль расширения для панелей оператора Weintek iR-PU01-P

Серия iR

В наличии на складе:
Петербург Москва

Запросить цену

ПО: EasyBuilderPro (бесплатное)
Высочайшее качество и надежность
3 порта RS232/RS485, Ethernet, USB host, SD карта
Удаленный доступ по FTP, EasyAccess
Лицензия EasyAccess 2.0 входит в стоимость.
Загрузка проекта: с ПК по Ethernet, с флешки, с SD карты
Поддержка MQTT

Характеристики

Габариты

Схемы

Файлы для скачивания

Характеристики

Ограничение подключаемых модулей

Можно подключить до 4 модулей iR-PU01-P к любому из устройств ( ПЛК cMT-CTRL01, каплеры iR-COP, iR-ETN, iR-ECAT )

Характеристики точек входа

	Транзисторные входы	Дифференциальные входы
Количество входов	4	3 (A/B/Z фазы)
Входной ток	24 VDC, 5 mA	Соответствует требованиям ANSI Стандарты TIA / EIA-485-A
Высокий уровень входного напряжения	15~28 VDC	-
Высокий уровень входного напряжения	0~5 VDC	-
Максимальная входная частота	200KHz	2MHz
Входное сопротивление	3 кОм	-
Индикаторы	Красный светодиод

Характеристики точек выхода

	Транзисторные выходы	Дифференциальный выход
Количество выходов	4	2(A/B фазы)
Выходное напряжение	24VDC , 50 mA	Соответствует требованиям ANSI Стандарты TIA / EIA-485-A
Максимальная выходная частота	40KHz	2MHz
Индикаторы	Красный светодиод

Общие характеристики

Количество осей	1 - ось
Конструкция
	Защитное покрытие печатной платы	Да
	Материал корпуса	Пластик
	Габариты	27x109x81 мм
	Вес (нетто)	около 0.12 кг
	Крепление	на DIN рейку 35 мм

Технические условия использования
	Степень защиты	IP20
	Температура хранения	-20 ~ +70 °C
	Рабочая температура/Влажность	0 ~ +55 °C / 10%~90% (без конденсата)
	Устойчивость к вибрации	Соответствует EN 60068-2-6 / EN 60068-2-27
	Соединение	Кабель AWG 28-16

Сертификаты

Электромагнитная устойчивость

EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

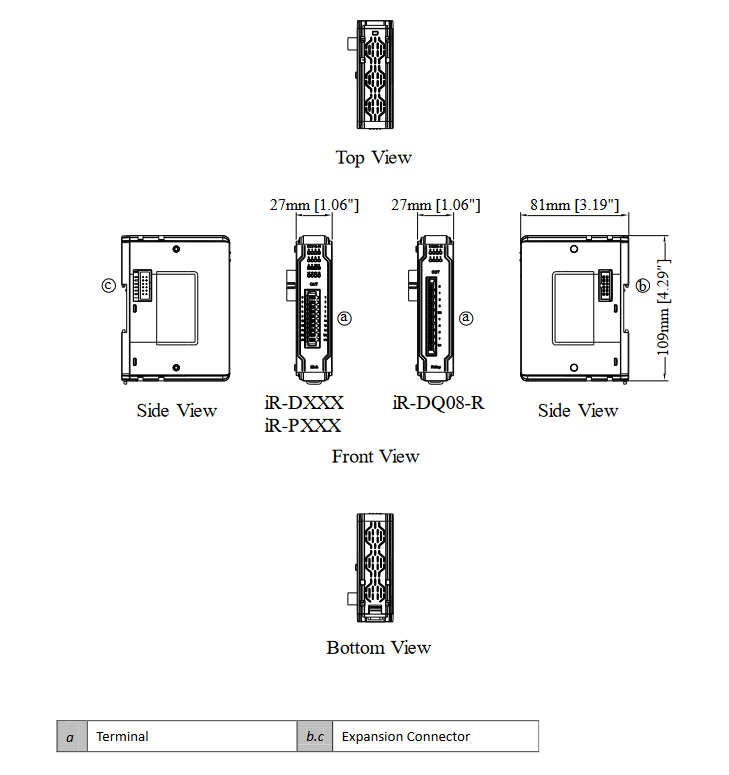

Габариты

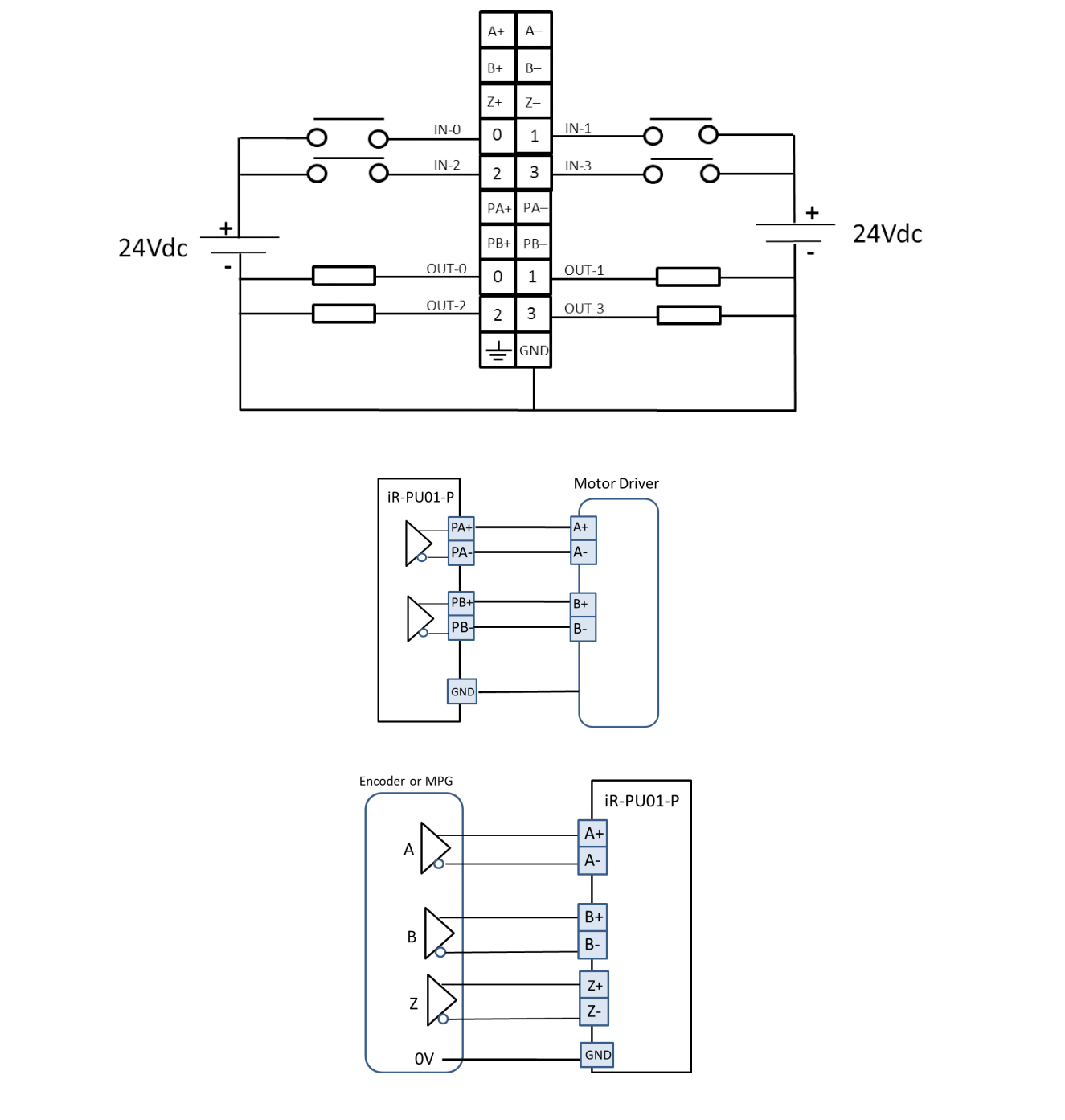

Схемы

Схема соединения Weintek iR-COP
