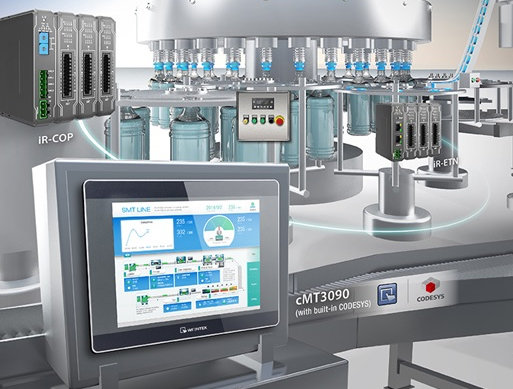

cMT3090 CODESYS iR iBus

Суть решения:

  1. В панель оператора cMT3090 встроили систему исполнения (Control Runtime System) CODESYS, популярный инструмент для программирования контроллеров.
    Для связи с ПЛК в панели теперь есть встроенный контроллер (в соответствии со стандартом ПЛК IEC 61131-3), а двухъядерный процессор панели отрабатывает логику контроллера отдельно от визуализации данных, для этого внедрены две независимые операционные системы, которые не имеют взаимного влияния.
  2. Weintek выпустил модуль ввода-вывода (I/O module) серии iR, который имеет коммутационное устройство, поддерживающее шины CANopen или MODBUS TCP/IP.
    Такая модульная система совместима с большинством существующих систем контроллеров. В серии iR применяется запатентованная технология iBus, которая имеет высокую помехоустойчивость и эффективную коммуникацию, что гарантирует правильное и своевременное обновление состояния входов-выходов.

В результате, с одной стороны, имеется высокопроизводительный графический интерфейс и большие функциональные возможности (например, DataBase, OPC UA, MQTT…), а с другой стороны - контроллер с CODESYS (стандарта IEC61131-3), который поддерживает множество языков программирования, таких как FBD/LD/IL/ST/SFC/CFC.

cMT3090 CODESYS имеет внутренний канал коммуникации, что позволяет очень быстро получать контроль над информацией из CODESYS, а контроллер может легко взаимодействовать с другими системами, такими как например с базой данных и сторонними контроллерами.

Преимущества системы:

  • Для стабильной и эффективной передачи данных cMT3090 CODESYS снабжен выделенным Ethernet и CAN bus. CODESYS имеет полный контроль локальной сети (LAN1) и шины CAN. Это обеспечивает работу системы управления в реальном масштабе времени.
  • Запатентованная система крепления позволяет удобно подключать множество модулей ввода-вывода и эффективно предотвращает сбои вследствие вибрации.
  • Гибкая модульная сборка позволяет избежать лишних узлов и уменьшает общую стоимость.
  • cMT3090 CODESYS может использоваться с модулями ввода-вывода CANopen или MODBUS TCP/IP от других производителей, а не только серии iR.
  • cMT3090 CODESYS не требует дополнительных ПЛК, что значительно упрощает систему.
  • Две операционные системы работают в одной панели независимо, и встроенная система исполнения CODESYS гарантирует, что выполнение логики контроллера не будет прерываться из-за обработки сложной графики экрана.
  • Время битовой операции всего 10 наносекунд (10-9). Это является средне-высоким показателем производительности.
  • Выделенный канал данных между двумя системами позволяет блоку отображения получать информацию от контрольного блока очень быстро, что гарантирует эффективность обмена информацией. Настройка CODESYS и управление проектом может осуществляться через дисплей, так же, как и состояние ПЛК, сетевая информация, данные и регистры в реальном времени.
  • Большая библиотека изображений, более 300 протоколов, MQTT, OPC UA клиент/сервер, служба удаленного доступа EasyAccess 2.0.

Преимущества модулей ввода-вывода (I/O module) серии iR

  • Модульная конструкция
    Коммутационное устройство позволяет создавать различные комбинации модулей ввода-вывода. Выбирайте точное количество входов-выходов, которые вам нужны.
  • Компактный размер
    Большее количество входов-выходов в компактном дизайне. Уменьшенный размер всей системы и упрощенная система проводных соединений.
  • Поддержка CANopen и MODBUS (TCP/IP)
    Популярные протоколы CANopen и MODBUS (TCP/IP) позволяют интегрироваться к большинству систем контроля.
  • Внутренняя шина iBus
    С усиленной защитой от помех и эффективной коммуникацией вы получаете своевременное (за миллисекунды) отслеживание состояния входов-выходов, даже если подключено более 10 модулей.
  • Подключение к клеммам входов-выходов
    Безвинтовой способ уменьшает время подключения и уменьшает возможность потери соединений, в сравнении с винтовым способом.
Подробное описание товара: Weintek cMT3090
