cMT-CTRL01, Программируемый логический контроллер (ПЛК, PLC)
Серия iR
Контроллер имеет широкие возможности комбинирования с модульной системой Weintek серии iR
CODESYS в ПЛК соответствует стандарту IEC61131
Удаленный доступ по EasyAccess
Встроенная память 4ГБ, слот для карты SD/SDHC, RTC
Встроенный шлюз IIoT: поддержка OPC UA Server/Client и MQTT
Ethernet, COM2/COM3 RS-485 2W с поддержкой MPI 187.5K, Modbus TCP/IP Gateway
Максимальное количество подключаемых iR модулей по шине iBus - 16
Модули ввода вывода Weintek
 Дискретные модули ввода вывода серии iR |
iR-DI16-K | iR-DM16-P | iR-DM16-N | iR-DQ16-P | iR-DQ16-N | iR-DQ8-R | |
|---|---|---|---|---|---|---|---|
| Точки входа | Количество точек | 16 | 8 | 8 | 0 | 0 | 0 |
| Тип (транзистор/реле) | npn/pnp | npn/pnp | npn/pnp | - | - | - | |
| Точки выхода | Количество точек | 0 | 8 | 8 | 16 | 16 | 8 |
| Тип (транзистор/реле) | - | pnp | npn | pnp | npn | Реле | |
| Подробнее | Подробнее | Подробнее | Подробнее | Подробнее | Подробнее | ||
 Аналоговые модули ввода вывода серии iR |
iR-AI04-VI | iR-AM06-VI | iR-AQ04-VI | iR-AI04-TR | |
|---|---|---|---|---|---|
| Аналоговые входы (AI) | 4 | 4 | 0 | 4 | |
| Аналоговые выходы (AO) | 0 | 2 | 4 | 0 | |
| Подробнее | Подробнее | Подробнее | Подробнее | ||
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Параметры |
|
| Тип процессора | Dual-Core 32 bits RISC 1GHz |
| Частота процессора | 1000 МГц |
| Размер оперативной памяти | 512 Мб |
| Размер встроенной flash памяти | 4000 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 19.2 ~ 28.8 В |
| Потребление тока | 550mA@5VDCА |
 Интерфейсы |
|
| Последовательные интерфейсы | COM1 RS-232 2W, COM2 RS-485 2W/4W, COM3 RS-485 2W |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| Поддержка SD карт | Есть |
| Ethernet (LAN) | LAN 1: 10/100/1000 Base-Tx1; LAN 2: 10/100 Base-Tx1 |
| Поддержка OPC UA | OPC UA-сервер/клиент |
| Поддержка MQTT | Есть |
 Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP20 |
| Способ охлаждения | безвентиляторный |
| Крепление | монтаж на 35 мм DIN рейку |
| Габариты | 50x109x81 мм |
| Вес (нетто) | 0.24 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | -10 - 60 ℃ |

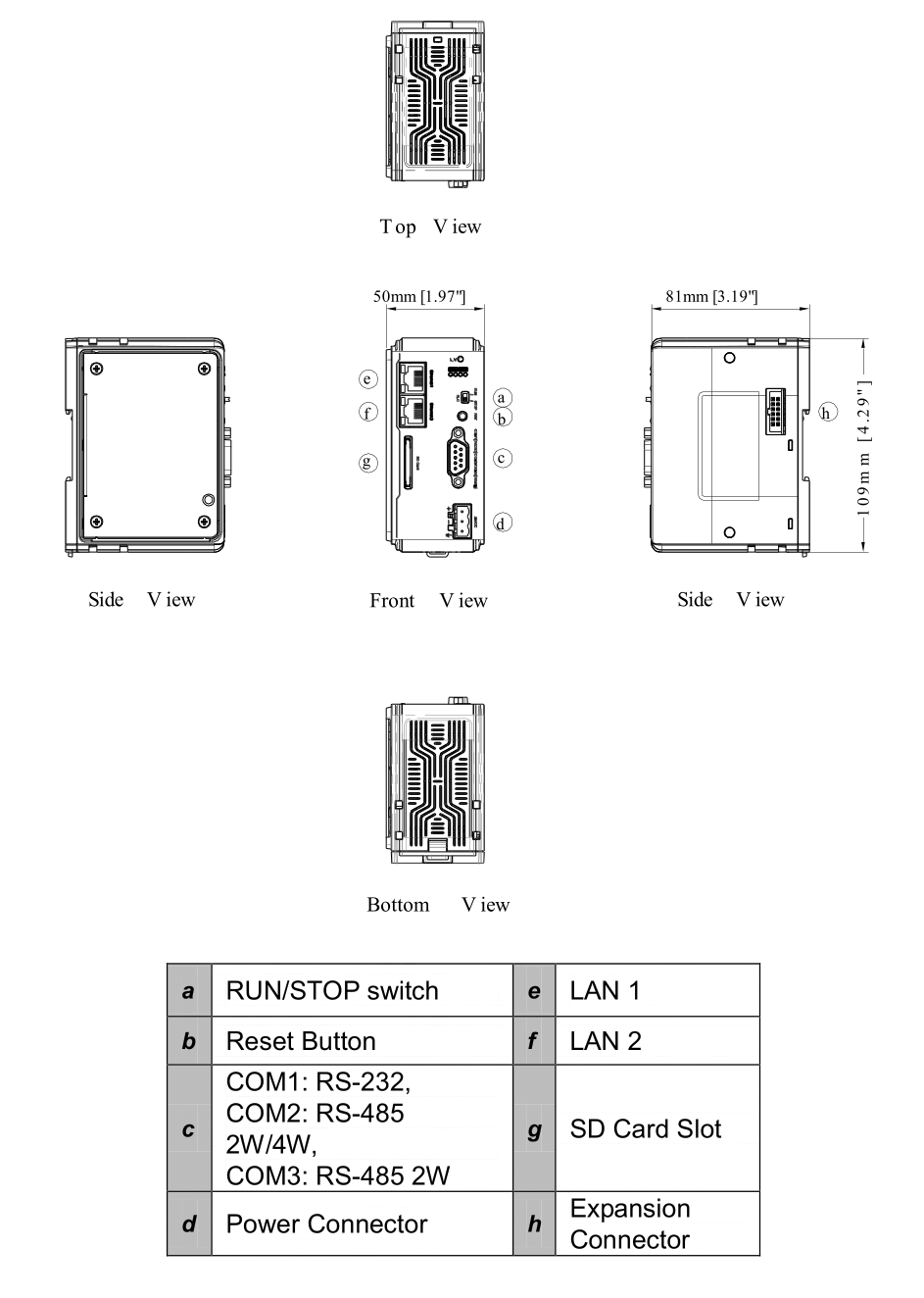

Габариты
Схемы
Название разъема:
COM1[RS232]
COM2[RS485]
COM3[RS485]
Тип:
DB-9 M ( Папа )
COM1[RS232]
COM2[RS485]
COM3[RS485]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485 2w) |
| 1 | Data+(A) | |||
| 2 | RXD | |||
| 3 | TXD | |||
| 4 | Data-(B) | |||
| 5 | GND | GND | GND | GND |
| 6 | Data+(A) | RX+ | ||
| 7 | Data-(B) | RX- | ||
| 8 | TX+ | |||
| 9 | TX- |
